項目名稱：南京湯山礦坑假山瀑布水景景觀修復工程

項目位置：江蘇·南京

建設單位：南京江寧區湯山溫泉管委會
工程規模：250000㎡
工程性質：市政公園

設計施工單位：深圳市山月園園藝有限公司

工程狀態：已完工

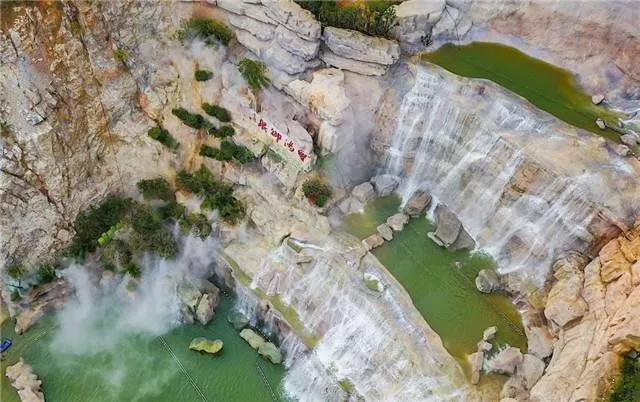

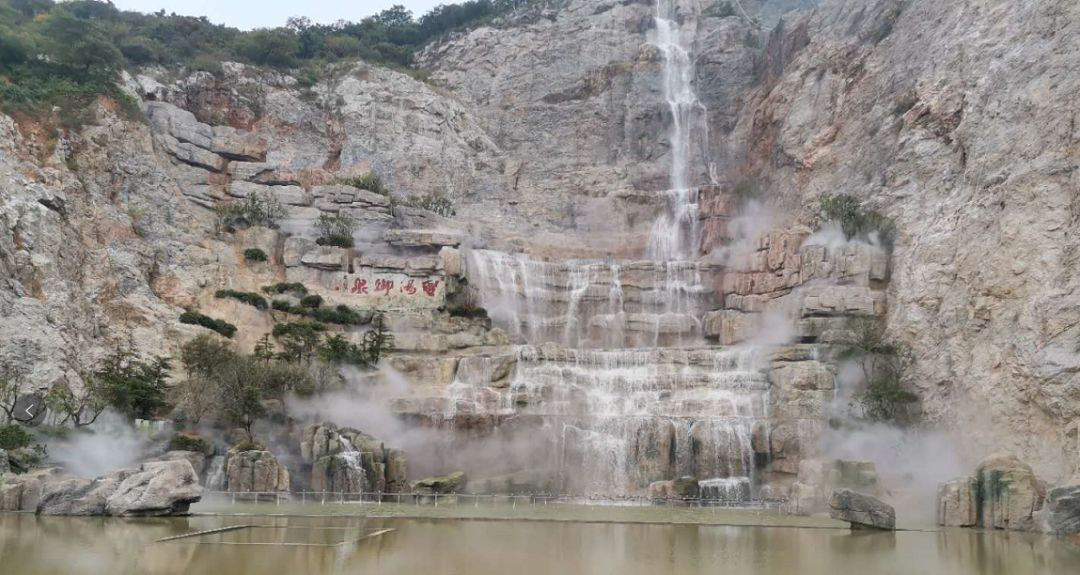

▲白練落天，圣湯御泉在此間

華夏文明綿延千年，伴隨著日升霧散山起水落，無數的人在這片土地上辛勤勞作、繁衍生息，這是生命和文化延續的過程，也是人們適應自然、改造自然的過程。漫長的時光里，人與自然的每一次“互動”或多或少都會留下痕跡，它們中有的成為偉大文明崛起的佐證，有的，則變成這片土地不容忽視的一道傷疤，如何將其進行美化和修復，成為了新時期的人與自然相處的新課題。正如南京湯山礦坑公園里采石坑殘留的崖壁，壯觀又直白的展現人類采石后給山體留下的“傷口”，通過人為干預將其進行修復并融入周圍山體環境、創造出更自然和諧又富有藝術性的景觀，就成為了此次工程的目的和意義。

01項目背景

回望歷史，湯山自古以來就是采石重地，1990年開始發展采礦業，在2002年達到發展的高峰，但因高強度開采引發一系列問題，湯山礦坑采石場于2004年被關閉。隨后，它開始了從采石重鎮向旅游風情小鎮的蛻變，并在2015年被評為國家級旅游度假區，這也意味著，其景觀效果、經濟效益、生態環境質量應達到一個更高的標準。 ◣湯山國家礦山公園

南京湯山礦坑公園距離南京約一小時車程，位于南京市江寧區東北部湯山街道美泉路南側，西臨南京主城和仙林副城，南臨東山副城，東、北與句容市接壤，它在湯山國家旅游度假區內湯山山體南側，也曾是湯山最大的廢棄礦坑——龍泉采石場。2017年，湯山圍繞生態文明建設，開啟了礦坑公園修復工作，對礦坑環境進行專項生態修復，對宕口進行功能置換，植入特色景觀、文化演藝、科普教育、溫泉體驗，打造一處“以山為幕”的特色礦坑公園，讓廢棄礦坑悄然重生。

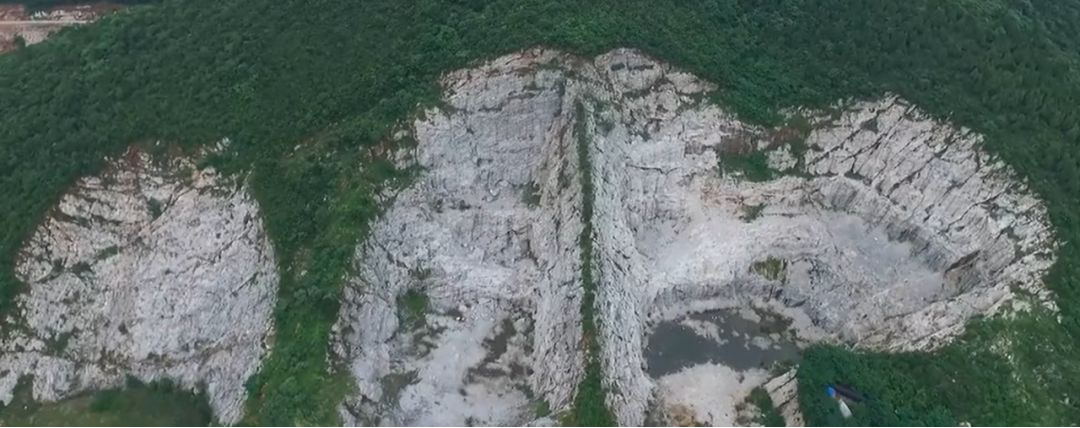

▲南京湯山礦坑國家公園礦坑俯瞰

02項目思路

湯山礦坑假山瀑布是整個公園中最重要的景點之一，因其現狀條件以及景觀構成等因素，設計施工也是整個工程中最具難度的一部分。深圳市山月園園藝有限公司承擔了這一極具挑戰的設計施工一體化邊坡治理修復工程，以“城市雙修”為指導理念，以假山瀑布為景觀要素，旨在將自然生態環境恢復與城市休閑生活、游憩體驗功能相結合，將“傷疤”變?yōu)樘厣?，使新建成的公園成為湯山旅游度假區休閑度假功能的有機補充。

“湯山礦坑假山瀑布水景修復”藝術景觀工程，是集巨型塑山、摩崖石刻、雕塑、瀑布、綠化、亮化等深化設計施工為一體，是對地質災害整治、山體坡面藝術化設計及施工的一項重點工程。

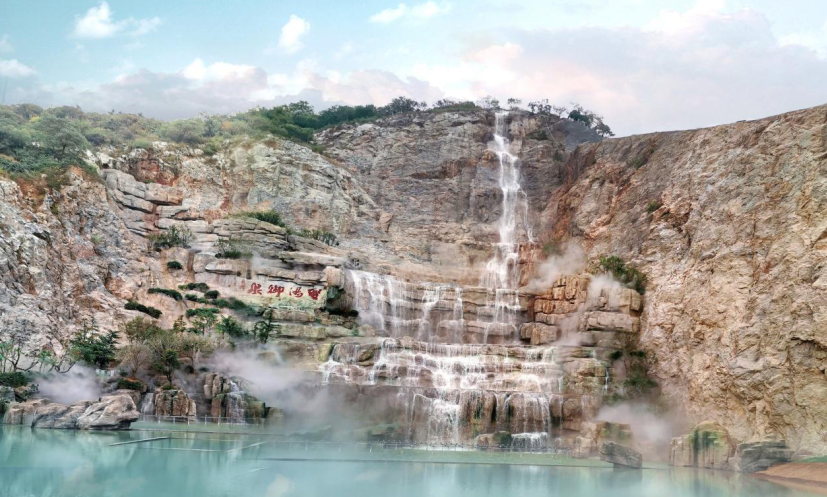

▲南京湯山礦坑公園礦山修復設計效果圖

03勘探、設計、施工

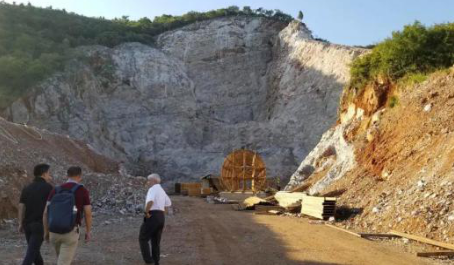

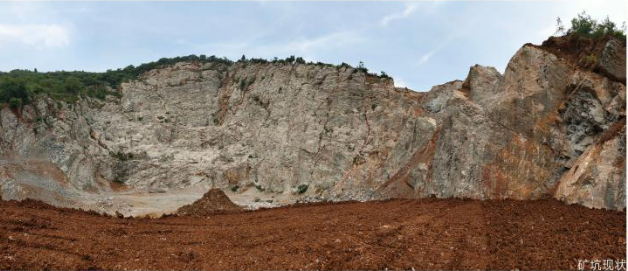

假山瀑布景觀所處的宕口邊坡總體呈西南東北走向，西北側向東南、東北側向東南分別有近90°的轉折，宕口邊坡在平面圖上呈縮口的“U”形，宕口開口方向約 165°，坡高約90m，平均坡度約65°。深圳市山月園園藝有限公司與廣州國家地質勘測局?jǐn)y手，對礦山宕口的地質、土壤進行了系統的勘測，然后對各項地質數據進行詳細研究分析，做出邊坡發展變化趨勢及危害性預測，同時得到切實可行的工程防治建議：結合礦坑公園規劃需求，盡量保留現有采石宕口現狀，避免大范圍削坡，在宕口邊坡整體穩定的前提下，除對局部崩塌災害進行削坡治理外，其余邊坡采取主動防護網、人工清理浮石、加固危巖體的方式進行治理。

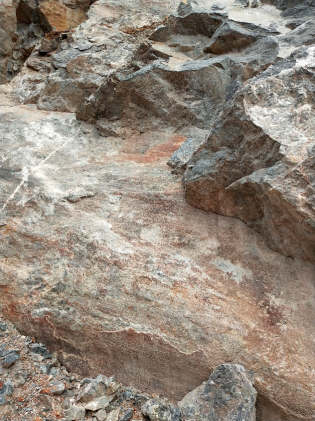

▲植物悄然從破碎的石縫中慢慢長出，與冷峻的崖壁搭配成漂亮的肌理

完成現場勘測后，深圳市山月園園藝有限公司堅持“生態修復、城市修補”的設計理念      以及“挖掘場地潛力、打造區域特色”的設計原則，以現狀地形地貌為基礎，充分利用區域內現有的高差與礦山資源，通過巨型塑山、摩崖石刻、瀑布、綠化等再生的方式對其崖壁進行生態系統恢復、景觀風貌恢復。最終湯山礦坑假山瀑布水景修復工程確定了塑石包裝面積為 1100 平方米，瀑布高度 90 米左右，希望呈現出飛流直下、氣勢磅礴的礦坑崖壁瀑布景觀，瀑布、假山、草木環境融合為一體，渾然天成，成為點亮整個區域的焦點性景觀?！昂＜{百川有容乃大，壁立千仞無欲則剛”山與水的結合是自然的一道奇景，依山伴水成為了整個設計的靈魂。

▲礦山修復宛如一副畫卷，美景如畫

南京湯山礦坑修復工程優秀的施工團隊，首先由施工人員通過繩子固定，開始對描點進行定位；然后從上到下對整個山體體表進行全面的碎石清理，并用細網覆蓋在要修復的礦坑表面防止山體落石，對松動巖塊進行掛網加固；再經由工程師的精密計算，確定植入礦山邊坡的錨桿扭力與承重力，搭建施工腳手架；然后進行假山和水池的主結構焊接、仿真石雕刻，以及對部分巖體進行上色，最后根據設計意圖，在假山上的設計種植區域經行樹木移植，完成施工流程。

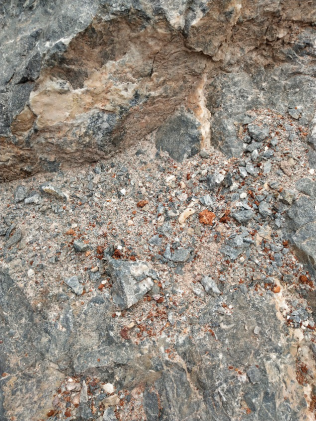

▲清理原有山體碎石

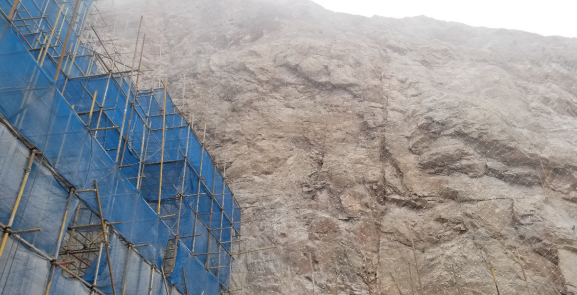

▲掛網加固巖體

▲主結構焊接，仿真石雕刻	▲樹木移植

為什么說礦坑瀑布的施工是整體工程中最具難度的一部分，主要原因有三點：

一：山體高且陡

從水平面到山頂垂直距離約120米，若以人平均身高1.7米為比例尺，自下而上約疊加人數約為71人。在遠處跳望，崖壁上的施工人員宛如浩瀚海面上的一葉小舟，極其微小。個瀑布與山體間的傾斜角約65度，山體極為陡峭，為施工帶來極大難題。

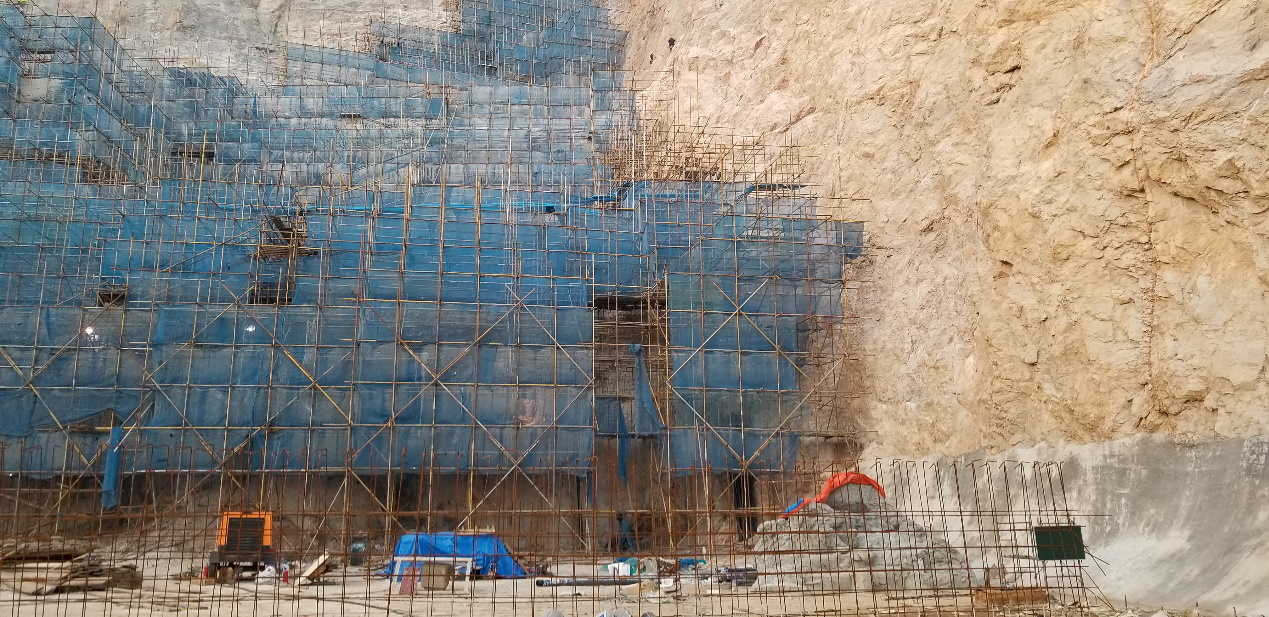

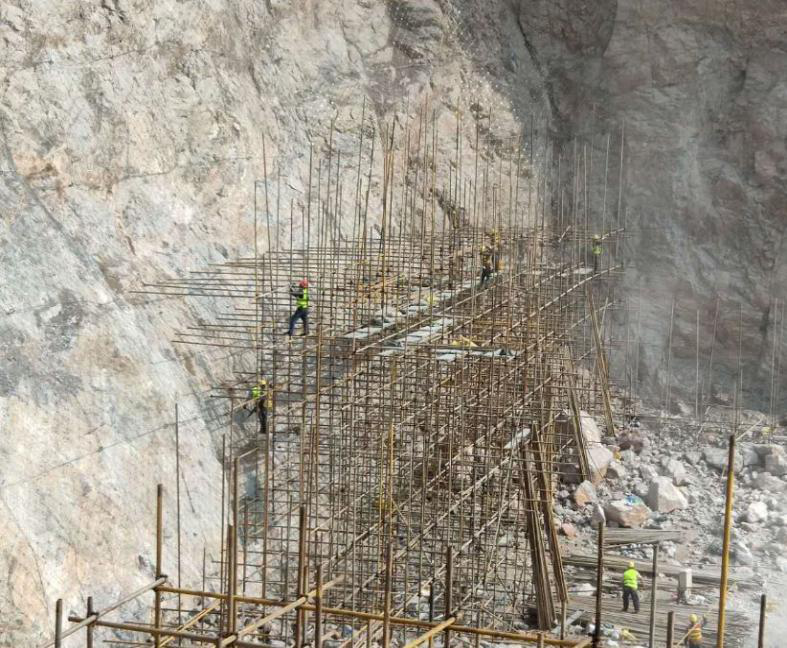

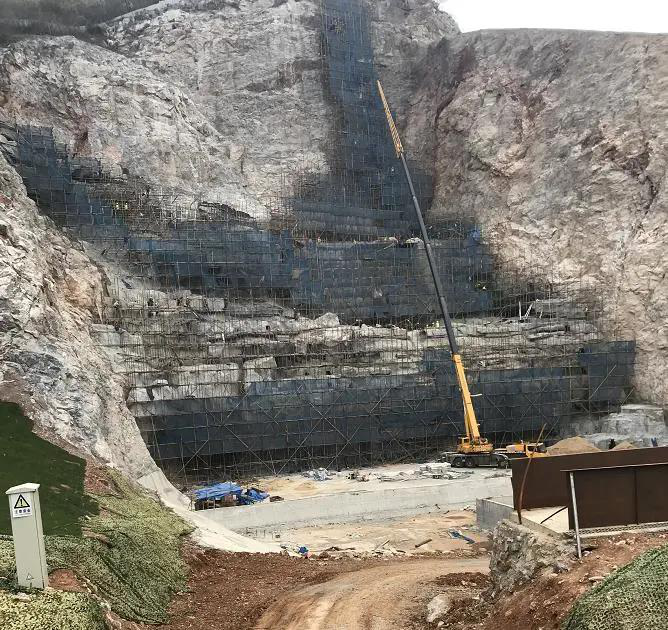

◣ 斜坡腳手架搭建

二：滑坡面安裝TCP假山

TCP假山在安裝過程中，對支撐有極高的要求，此次假山施工過程中采用TCP假山直塑造型的方式，深圳市山月園園藝有限公司通過吊車快速將物料資源放置施工面上，再經過焊工將其焊接固定，這個流程對施工人員整體配合也有極高的要求。同時對雕刻師也有著很高的技術要求。他們需要把眼前做的TCP造型與整個山體結合起來，以點破面，最終塑造TCP假山瀑布造型。

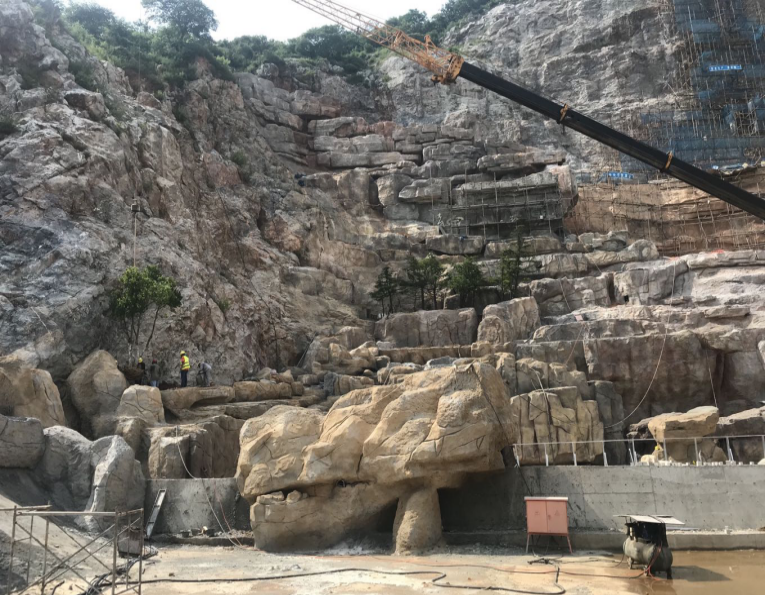

◣ TCP假山安裝

三：水池防水處理

水循環是整個項目的重點，為了通過水循環達到滋潤生態植被，逐步實現山體復綠的效果，深圳市山月園園藝有限公司把水循環技術引入了假山瀑布中。但由于水的流動性以及不規則性，常常容易通過滲透、揮發等方式大量流失，造成水資源浪費、植被灌溉用水不足等問題，因此防水的處理是此項目中極為重要的一環。

除了以上提到的難點之外，不同于普通礦山的施工，藝術性礦山的修復對施工人員藝術理解能力要求甚高，他們先要從設計圖中觀摩設計結構，并根據礦山實際造型進行微調，其次對于細節的把控也有極為嚴格的要求，因?yàn)樯綆r間的不同凹凸感、光線的明暗程度造成的感官差異，都會對整體外觀結構造成很大的影響。

04結語

經過精心打磨成型，湯山礦坑完成了華麗的蛻變，成為了整個礦坑公園的點睛之筆，湯山礦坑公園百米高的瀑布，山石似真非真，雖假猶真，瀑布宛如天際線從天而降，轟鳴聲響徹山谷，氣勢恢宏，濺起的水花，在陽光下折射出美麗的彩虹，置身其間似夢似幻，恍若人間仙境，耐人尋味。假山環山水之勢，山水相依成自然之態，混假于真，賓主分明；如宋代畫家郭熙所說：“山有三遠。自山下而仰山巔謂之高遠；自山前而窺山后謂之深遠；自近山而望遠山謂之平遠?！鄙浇杷畡?shì)，萬物以水為靈，更顯得大氣磅礴。這壯闊的礦坑瀑布特色景觀，仿佛黃河落天走東海，有著萬里寫入胸懷間的豪氣；又宛如山體“傷口”上奮力開出的一朵花，頑強堅韌，有著的別樣的靈動與瑰麗。

▲宕口復綠，山水相依

一方面，深圳市山月園園藝有限公司在此工程中完成了礦坑邊坡治理生態修復的要求，減少地質災害帶來的危害；同時，也助力了湯山打造成世界著名特色溫泉旅游風情小鎮，另一方面，作為南京首個“生態修復、城市修補”生態藝術美學藝術創作的試點，這種藝術的改造，結合文化沉淀、思想醞釀，賦予場地新的生命力，使之光彩煥發，燦然重生。

作為南京“城市雙修”的成功案例，南京湯山礦坑公園為工業遺址以及廢棄棕地恢復建設提供了一個新思路，而崖壁瀑布景觀，更是礦坑公園中山水結合、山體修復的景觀亮點，是日后同類型建設項目學習借鑒的優秀范例。
