庭園繪圖常識-常用繪圖工具（一）

發布日期：2022-8-1

 1、常用繪圖工具
(1)繪圖板繪圖板一般用膠合板制成，主要用來鋪放和同定圖紙，是庭園制圖過程中經常使用的最基本的工具之一。常用繪圖板的規格有O號、1號、2號、3號等，其尺寸比同號圖紙尺寸略大，在使用過程中可以根據需要選定。普通繪圖板是由框架和面板組成，其短邊稱為工作邊，面板稱為工作面。繪圖板側邊要求平直，特別是工作邊更要平整；板面要求平整、軟硬適度。繪圖板不可受潮或高熱，以防板面翹曲或破裂，不能用刀具或硬質器具在圖板上任意刻畫。固定圖紙時，應用膠帶紙粘貼，不可用其他任何對板面有破壞作用的方法固定。
(2)繪圖紙繪圖紙要求紙面潔白、質地堅硬，用橡皮擦拭不易起毛。畫線時，墨線條清晰，不擴滲。繪圖紙常用于繪制底圖，圖紙幅面應符合國家標準，繪圖紙不能卷曲、折疊和壓皺。
(3)繪圖筆繪圖筆有直線筆、繪圖小鋼筆、繪圖墨水筆等。
①直線筆的筆尖形狀似鴨嘴，又稱鴨嘴筆，是一種常用的描圖工具。直線筆的筆尖由兩塊鋼葉片組成，可用螺釘任意調整問距，確定墨線粗細。往直線筆注墨時，應用繪圖小鋼筆或注墨管小心將墨水加入兩塊鋼葉片的中間，注墨的高度一般為4-6mm。畫線時，直線筆應位于鉛垂面內，即筆桿的前后方向與紙張保持90。，使兩葉片同時接觸圖紙，并使直線筆向前進方向傾斜5。-20。，如圖1-1所示。畫圖速度和用力程度要均勻。用力輕、速度快則圖線細，用力重、速度慢則圖線粗。描繪一條線的中途不能停頓，以防出現墨跡。畫細線時，調整螺釘不要旋得太緊，以免筆葉變形，用完后應清洗擦凈，放松螺釘后收藏好。

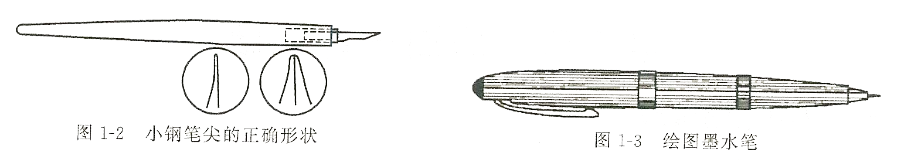

②繪圖小鋼筆由筆桿、筆尖兩部分組成，用來寫字、修改圖線，也可用來為直線筆注墨。使用時注墨要適量，筆尖要經常保持清潔干凈。利用筆尖的圓尖、扁薄寫出仿宋體的筆畫和筆鋒，如圖1 2所示。
③繪圖墨水筆（又稱針管筆）是專門用來繪制墨線的，除筆尖是鋼管且內有通針外，其余部分的構造與普通鋼筆相同，如圖1-3所示。筆內針管有多種規格，供繪制圖線時選用。使用時如發現流水不暢，可將筆上下梭動，當聽到管內有撞擊聲時，表明管心已通，即可繼續使用。使用繪圖墨水筆與使用直線筆一樣，筆身的前后方向與圖紙要垂直，讓筆頭針管管口邊緣都接觸紙面。為保證墨水流暢，必須使用專用繪圖墨水，用完后應及時清洗針管。

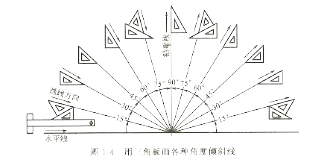

(4)三角板三角板的大小規格很多，繪圖時可靈活選用，一般宜選用板面略厚，兩直角邊有斜坡，邊上有刻度或有量角刻線的三角板。三角板常與丁字尺配合使用，可畫垂直線與丁字尺工作邊成15°、30°、45°、60°、75°等各種斜線。一副三角板有兩塊，一塊是兩個銳角分別為30°和60°的直角三角形，另一塊是45。等腰直角三角形，兩塊三角板配合使用，能畫出垂直線和各種角度傾斜線及其平行線，如圖1-4所示。

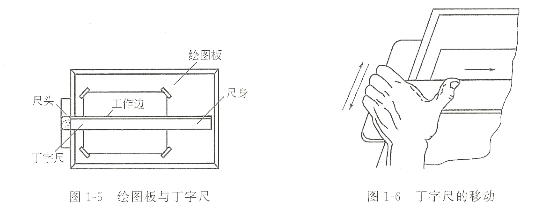

(5)丁字尺丁字尺又稱T形尺，由互相垂直的尺頭和尺身組成，尺身上有刻度的一邊為工作邊，一般用有機玻璃制成。丁字尺分l200mm、900mm、600mm三種規格，丁字尺主要用來畫水平線或配合三角板作圖，如圖1-5和圖1 6所示。

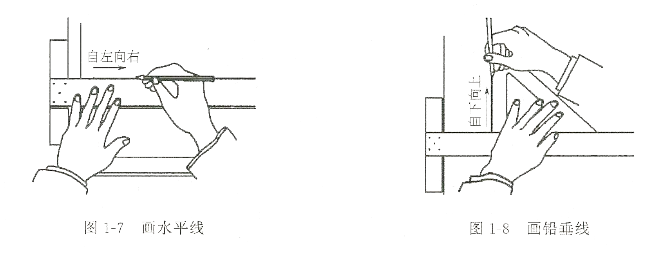

為了保證所畫線條的質量，作圖時應注意丁字尺的尺頭必須靠著繪圖板的左側邊，右手大拇指輕壓尺身，其余手指扶住尺頭，稍向右按，使尺頭靠近繪圖板工作邊。畫線時，自左向右畫水平線，如圖1-7所示。三角板靠在丁字尺工作邊上自下向上畫鉛垂線，如圖1-8所示。

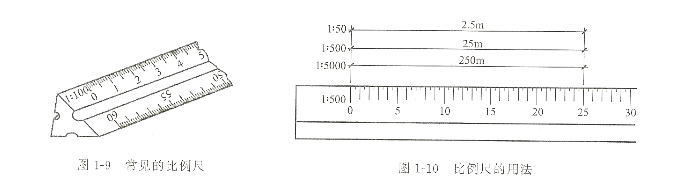

(6)比例尺比例尺又稱三棱尺，是刻有各種比例的直尺，用來度量某比例下圖上線段的實際長度或?qū)?shí)際尺寸換算成圖上尺寸的工具，如圖1-9所示。比例為圖上距離與實際距離之比，值越大，比例就越大。相同物體用不同比例繪制時，比例越大，圖上的尺寸就越大。常用的三棱比例尺刻有六種不同的比例，比例尺上刻度所注數字的單位是“m”。如圖1 10所示為1：100的比例，但對1：50、1：5000等比例仍可變通運用。比例尺只能用來量尺寸，不能作直尺用，以免損壞刻度。比例尺的用法，如圖1 10所示。

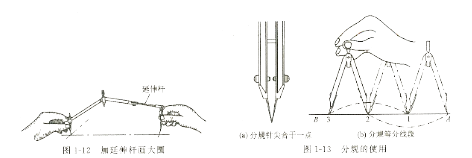

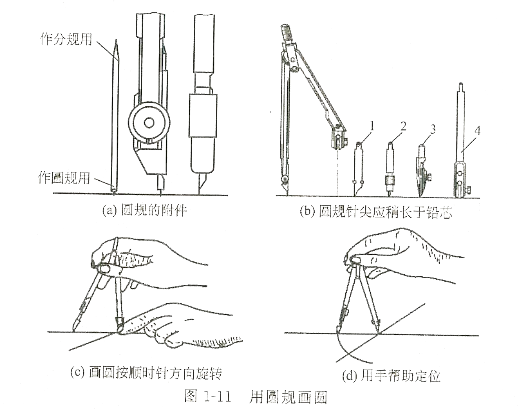

(7)圓規與分規圓規是畫圓和圓弧的工具，一條腿安裝針腳，另一條腿可裝上鉛芯、鋼針、直線筆三種插腳，如圖l-ll(a)所示。圓規在使用前應先調整針腳，使針尖稍長于鉛筆芯或直線筆的筆尖，取好半徑，對準圓心，并使圓規略向旋轉方向傾斜，按順時針?lè)较驈挠蚁陆情_始畫圓，域圓或圓弧都應一次完成，如圖1-ll(b) -(d)所示。在畫半徑較大的圓弧時，應折彎圓規的兩腳，使兩腳均與紙面垂直。畫更大的圓弧時，要接上延長桿，如圖1 12所示。另外，圓規鉛芯宜磨成鑿形，并使斜面向外。鉛芯硬度比畫同種直線的鉛筆軟一號，以保證圖線深淺一致。

l一作分規用針尖捕腿；2一作圓規用鉛筆插腿；3一描圖用鴨嘴筆插腿；4一畫大園用延伸桿

分規常用于量取線段或等分線段，分規的兩腿端部均裝有固定鋼針，使用時，要先檢查分規兩腿的針尖合攏時是否匯合于一點，如圖1-13 (a)所示。用分規等分線段時，先將分規張開到每等分長度，然后試分，如不足或超出時，根據差量再調整分規。如圖1-13(b)所示，在三等分線段時，由于分規張開距離不夠，需將分規再?gòu)埓驜3的1/3后，繼續試分。注意等分時分規運動方向，如圖1-13 (b)所示。

(8)橫板模板可用來輔助作圖，以便提高工作效率。模板的種類非常多．一類為專業模板，如工程結構模板、家具制圖模板等，這些模板上一般刻有該專業常用的一些尺寸、角度和幾何形狀；另一類為通用型模板，如圓模板、橢圓模板等。用模板作直線時，筆可稍向運筆方向傾斜，作圓或橢圓時筆應該盡量與紙面垂直，且緊貼圖形緣。當作墨線圖時，為了避免墨水滲到模板下弄臟圖線，可以用膠帶粘上墊紙貼到模板下，使模板稍稍離開圖面0. 5-1. Omm。

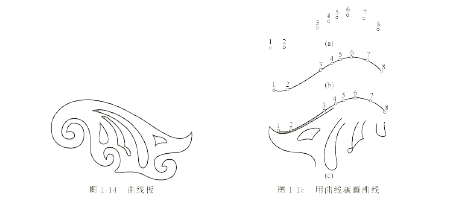

(9)曲線板曲線板有復式曲線板和單式曲線板兩種，是畫非圓曲線的專用工具之一，如圖1 14所示。復式曲線板用來畫簡單曲線；單式曲線板用來畫較復雜的曲線，每套有多塊，每塊都由一些曲率不同的曲線組成。在工具線條圖中，建筑物、道路、水池等的不規則曲線都應該用曲線板繪制。

 畫曲線時，應先徒手把曲線上各點輕輕地依次連接成圓滑的細線，如圖1-15(a)、(b)所示。然后選擇曲線板上曲率相當?shù)牟课贿M(jìn)行畫線，一般每畫一段線最少應有三個點與曲線板上某一段吻合，如圖1-15(c)中的1、2、3點。與已畫成的相鄰線段重合一部分，還應留出一小段不畫，作為下段連接時過渡之用，以保持曲線光滑。
