庭園繪圖常識-常用繪圖工具（二）
發布日期：2022-8-12．庭園制圖基本規定
(l)圖紙

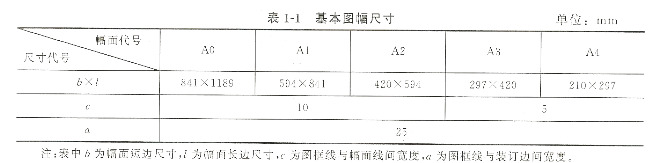

①圖紙幅面的尺寸和規格。庭園制圖采用國際通用的A系列幅面規格的圖紙。AO幅面的圖紙稱為零號圖紙，Al幅面的圖紙稱為一號圖紙等。圖紙幅面的規格見表1 1。

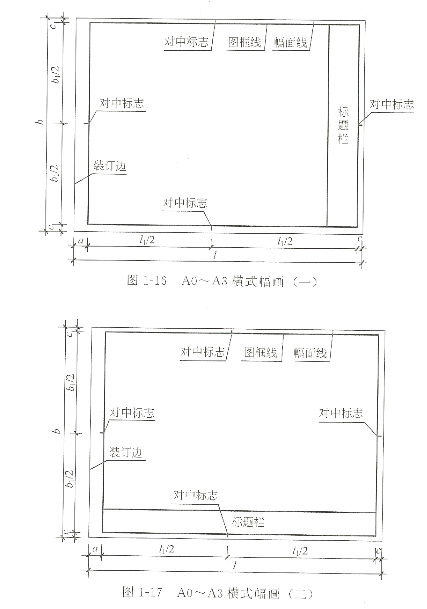

繪制圖樣時，圖紙的幅面和圖框尺寸必須符合表l-l的規定，表中代號含義如圖1-16~圖1-19所示。

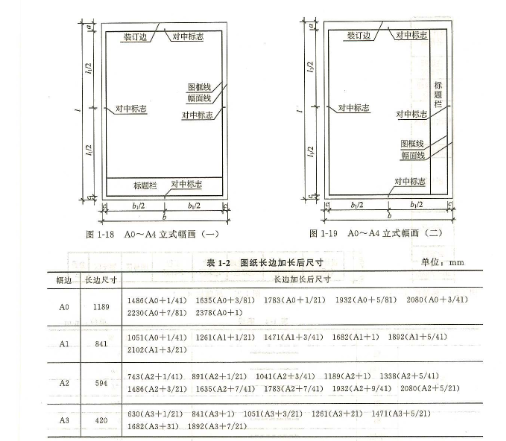

當圖的長度超過圖幅長度或內容較多時，圖紙需要加長。圖紙的加長量為原圖紙長邊的1/8的倍數。僅AO-A3號圖紙可加長，且必須延長圖紙的長邊。圖紙長邊加長后的尺寸見表1—2

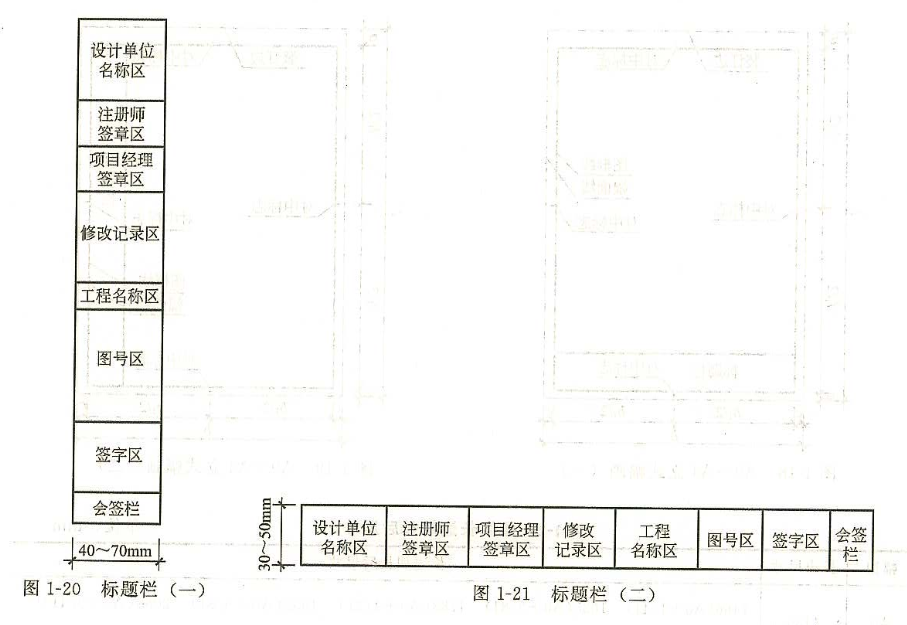

②標題欄。標題欄應符合圖1 20、圖1-21的規定，根據工程的需要選擇確定其尺寸、格式及分區。簽字欄應包括實名列和簽名列，并應符合下列規定。
a．涉外工程的標題欄內，各項主要內容的中文下方應附有譯文，設計單位的上方或左方，應加“中華人民共和國”字樣；

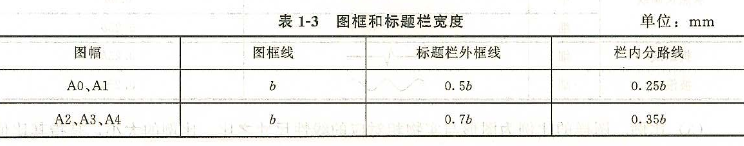

b．在計算機制圖文件中當使用電子簽名與認證時，應符合國家有關電子簽名法的規定。 在繪制圖框和標題欄時，還要考慮線條的寬度等級，見表1-3。

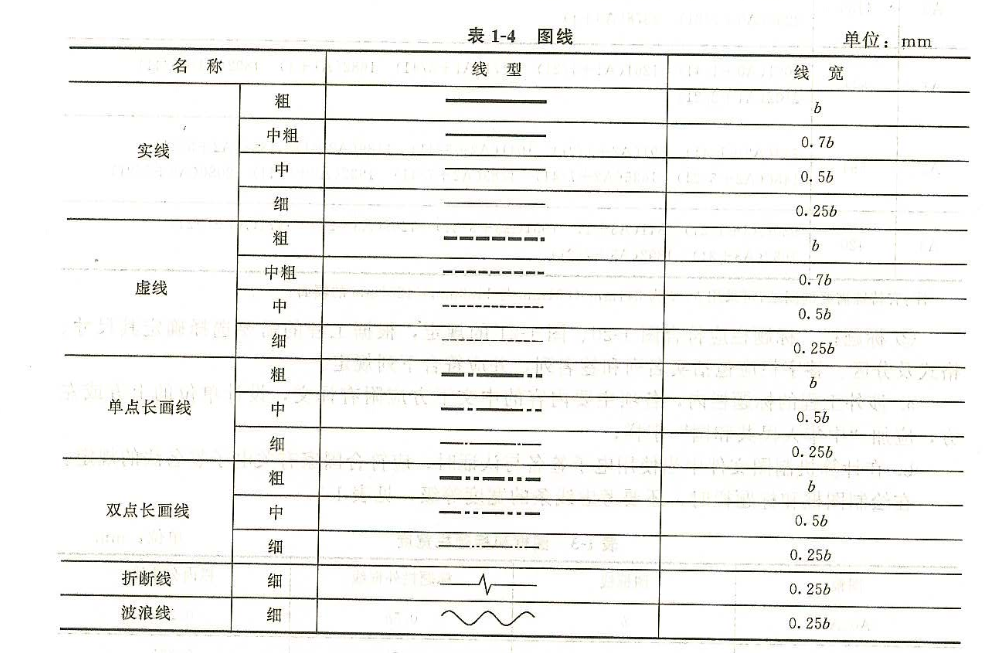

(2)圖線庭園工程制圖應選用的圖線，見表1 4。

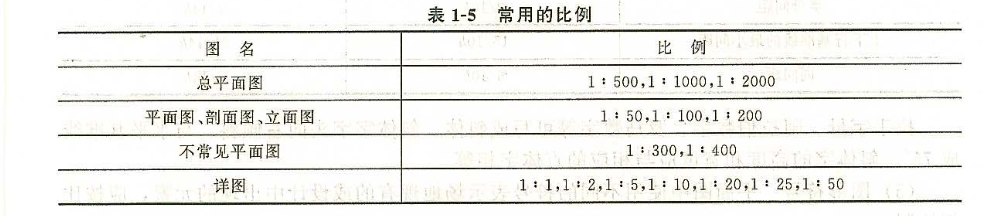

(3)比例 圖樣的比例為圖形與實物相對應的線性尺寸之比。比例的大小，是指其比其比值的大小，如1:100。比如的符號為“：”，比例應以阿拉伯數字表示，如1:1，1:2、1：100等。比值大于1的比例稱之為放大比例，比值小于1的比例稱為縮小比例。庭園建筑施工圖中常用的比例，見表1-5。
在庭園設計中，常用1：50或1：100的比例，稍大點的場地用1；200的比例，1：20的比例常用來繪制更小尺度的場地如屋頂花園或者露臺。隨著設計的深化，繪制細部時可能常會用到1:5的比例。
(4)字體圖紙上有各種符號、字母代號、尺寸數字及文字說明。標點符號應清楚正確。各種字體均應筆畫清晰、字體端正，排列整齊。

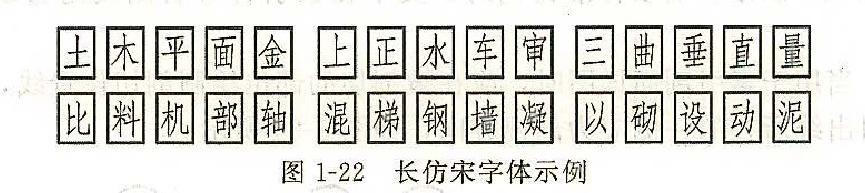

①漢字。漢字應采用國家公布的簡化漢字，并用長仿宋字體。長仿宋字體的字高與字寬的比例大約為1：0.7。字體高度分20mm、l4mm、lOmm、7mm、5mm、3.5mm2.5mrn七級，一般應不小于3.5mm。字體寬度相應為l4mm、l0mm、7mm、5mm、3. 5mrn、2.5mm、1_8mm。長仿宋字體示例．如圖1-22所示。
長仿宋字體的基本筆畫一般有：點、橫、豎、撇、捺、鉤、挑、折等，掌握基本筆畫的書寫法，是寫好整個字的先決條件。
長仿宋字的寫法：
a.書寫長仿宋字時，應先打好字格，以便字與字之間的間隔均勻、排列整齊，書寫時應做到字體滿格、端正，注意起筆和落筆的筆鋒頓挫且橫平豎直；
b．寫長仿宋字時，要注意漢字的結構，并應根據漢字的不同結構特點，靈活處理偏旁和整體的關系；
c．筆畫的書寫都應做到干凈利落、筆、落筆和轉折等關鍵。
②字母、數字。圖紙上拉丁字母、的規定。頓挫有力，不應歪曲、重疊和脫節，并特別注意起阿拉伯數字與歲馬數字的書寫和排列，應符合表1-6表1-6拉丁字母、阿拉伯數字與羅馬數字書寫規定。
拉丁字母、阿拉伯數字、羅馬數字等可寫成斜體，斜體字宇頭向右傾斜，與水平基準線成75。。斜體字的高度和寬度應與相應的直體字相等。
(5)圖形符號平面圖中使用不同的符號表示場地現有的或設計中出現的元素，應按比例繪制。
①索引符號、詳圖符號。圖樣中的某一局部或構件，如需另見詳圖時，應以索引符號索引，如圖1-23 (a)所示。索引符號由直徑為8-lOmm的圓和水平直徑組成，圓和水平直徑應以細實線表示。索引出的詳圖與被索引出的詳圖同在一張圖紙內時，應在索引符號的上半圓中用阿拉伯數字注明該詳圖的編號，并在下半圓中間畫一段水平細實線，如圖1-23 Cb)所示。索引出的詳圖與被索引出的詳圖不在同一張圖紙內時，在索引符號的上半圓中用阿拉伯數字注明該詳圖的編號，在索引符號的下半圓用阿拉伯數字注明該詳圖所在圖紙的編號，如圖l-23(c)所示，數字較多時，可加文字標注。
索引出的詳圖，如采用標準圖時，應在索引符號水平直徑的延長線上加注該標準圖集的編號。需要標準比例時，文字在索引符號右側或延長線下方，與符號下對齊。
索引符號，當用于索引剖面詳圖時，應在被剖切的部位繪制剖切位置線，并以引出線引出索引符號，引出線所在的一側應為剖視方向，零件、桿件的編號用阿拉伯數字按順序編寫，以直徑為5-6mm的細實線圓表示，同一圖樣應保持一致。
詳圖的位置和編號應以詳圖符號表示。詳圖與被索引出的圖樣在同一張圖紙內時。詳圖符號的圓用直徑為14mm的粗線表示，當應在詳圖符號內用阿拉伯數字注明詳圖的編號，當詳圖與被索引出的圖樣不在同一張圖紙內時，應用細實線在詳圖符號內畫一水平直徑，在上半圓中注明詳圖編號，在下半圓中注明被索引的圖紙編號。

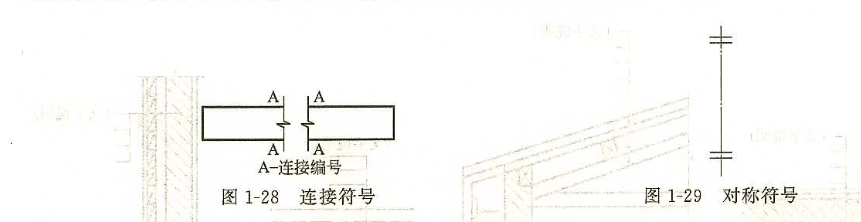

②連接符號。施工圖中，當構件詳圖的縱向較長、重復較多時，可省略重復部分，用連接符號相連。連接符號用折斷線表示所需連接的部位，當兩部位相距過遠時，折斷線兩端靠圖樣一側要標注大寫拉丁字母表示連接編號。兩個被連接的圖樣要用相同的字母編號，如圖1-28所示。
③對稱符號。施工圖中的對稱符號由對稱線和兩端的兩對平行線組成。對稱線用細點畫線表示，平行線用細實線表示。平行線長度為6-lOmm，每對平行線的間距為2～3mm，對稱線垂直平分于兩對平行線，兩端超出平行線z- 3mm，如圖1-29所示。
④剖切符號。剖視的剖切符號用粗實線繪制，它由剖切位置線和剖視方向線組成，剖切位置線的長度大于剖視方向線的長度。一般剖切位置線的長度為6-lOmm，剖視方向線的長度為4-6rmm。剖視剖切符號的編號為阿拉伯數字，按剖切順序由左至右、由上至下連續編排，并注寫在剖視方向線的端部，如圖1-30所示。需轉折的剖切位置線，在轉角的外側加注與該符號相同的編號。建（構）筑物剖面圖的剖切符號通常標注在±0．ooo標高的平面圖或首層平面圖上。
斷面的剖切符號用粗實線表示，長度宜為6-lOmm，且僅用剖切位置線而不用剖視方向線。斷面剖切符號的編號宜采用阿拉伯數字，按順序連續編排，并應注寫在剖切位置線的一側，編號所在的一側為該斷面的剖視方向。
剖面圖或斷面圖，當與被剖切圖樣不在同一張圖紙內時，應在剖切位置線的另一側注明其所在圖紙的編號，也可以在圖紙上集中說明。
⑤引出線。施工圖中的引出線應以細實線繪制，它由水平方向的直線或與水平方向成30°、45°、60°、90°的直線，或經上述角度再折為水平線組成。文字說明宜注寫在水平線的上方或端部，如圖1-32 (a)、(b)所示。索引詳圖的引出線與水平直徑線相連接。

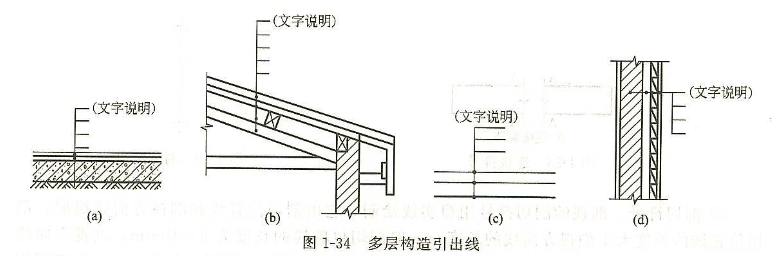

同時引出幾個相同部分的引出線，宜相互平行，也可集中于一點的放射線，如圖1 33所示。多層構造或多層管道共用的引出線要通過被引出的各層。文字說明注寫在水平線的上方或端部，說明的順序由上至下，與被說明的層次一致。如層次為橫向排序時，則由上至下的說明順序與由左至右的層次相一致，如圖1-34所示。
(6)尺寸標注。尺寸的標注與組成，見表1-7。

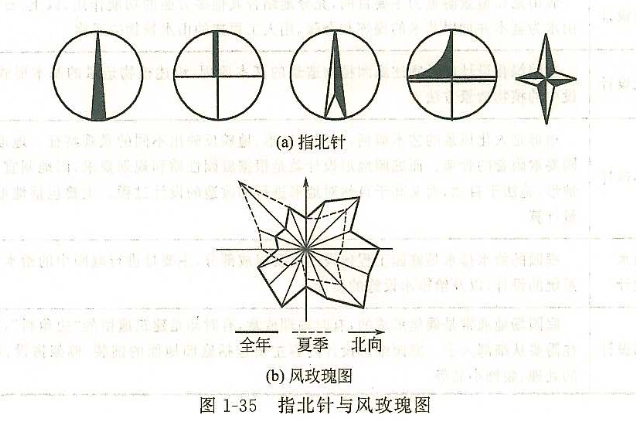

(7)指北針與風玫瑰圖指北針宜用細實線繪制，其形狀如圖1-35 (a)所示，圓的直徑宜為24mm，指針尾部的寬度宜為3mm。需用較大直徑繪制指北針時，指針尾部寬度宜為直徑的1/8。
風玫瑰圖是指根據某一地區氣象臺觀測的風氣象資料繪制出的圖形，分為風向玫瑰圖和風速玫瑰圖兩種，一般多用風向玫瑰圖。風向玫瑰圖表示風向和風向頻率。風向頻率是在一定時間內各種風向出現的次數占所有觀察次數的百分比。根據各方向風的出現頻率，以相應的比例長度，按風向中心吹，描在用8個或16個方位所表示的圖上，然后將各相鄰方向的端點用直線連接起來，繪成一個形式宛如玫瑰的閉合折線，就是風玫瑰圖。圖中線段最長者即為當?shù)刂鲗эL向。粗實線表示全年風頻情況虛線表示夏季風頻情況，如圖1-35(b)所示。
