一、水池的類型

水池的形態種類眾多，其深淺和池壁、池底材料也各不相同，常有規則嚴謹?shù)膸缀问胶妥杂苫顫姷淖匀皇街?，也有淺盆式(水深≤60mm)與深盆式(水深≥lOOOmm)之別，還有運用節奏韻律的錯位式、半島式、島式、錯落式、池中池、多邊形組合、圓形組合式、多格式、復合式、拼盤式等。水池按其修建材料來分，可分為剛性結構和柔性結構兩種。

 對于以回歸自然，調節心情為目的而設計的庭園來說，水池是重要的構成元素。清澈幽涼的流水會給庭園增添無窮的魅力與美感。

二、水池設計

1．水池的平面設計

水池的平面設計，首先應明確水池在地面以上的平面位置、尺寸和形狀，這是水池設計的第一步。水池的大小和形狀需要根據整體園林工程建設來確定，其中水池形狀設計最為關鍵，水池按池岸的線型種類分為以下兩類。

(1)規則式水池規則式水池的池岸線圍成規則的幾何圖形，顯得整齊大方，是現代庭園建設中應用越來越多的水池類型。在西方庭園中的水池大多為規則的長方形或正方形。在我國現代庭園中，也有很多規則式水池，而規則式水池在廣場及建筑物前，能起到很好的裝點和襯托作用。

(2)自然式水池  自然式水池池岸線為自然曲線。在公園的游樂區中以小水面點綴環境，水池常結合地形、花木種植設計成自然式；在水源不太豐富的風景區及生態植物園中，也需要在自然式的水池培養荷花魚類等各種永生生物。

2．水池立面設計

水池立面設計主要是立面圖的設計，立面圖要反映水池主要朝向的池壁的高度和線條變化。池壁頂部離地面的高度不宜過大，一般為20cm左右。考慮到方便游人坐在池邊休息，可以增高到35-45cm，立面圖上還應反映噴水的立面效果。

3．水池的剖面設計

庭園中的水池，一般深度相差不大，面積大的大小差異卻很大。無論水池的大小、深淺，都必須做好結構剖面設計。

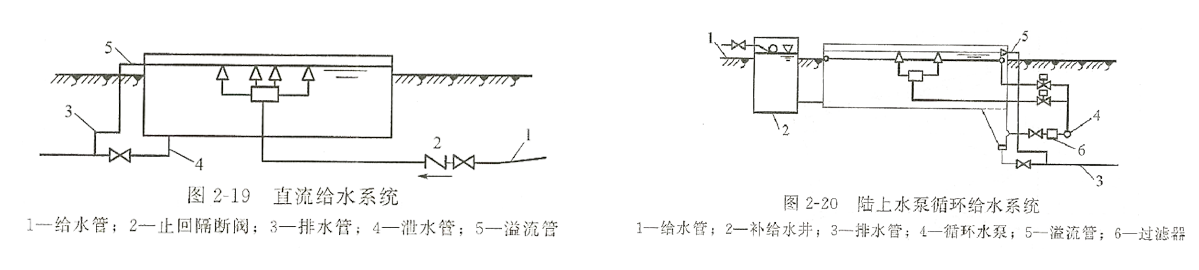

(l)磚石墻池壁水池水池深小于Im、面積較小的池壁，防水要求不高時，可以采用圖2-6和圖2—7的設計。

加二氈三油防水層，如圖2-8所示。因?yàn)榇u比毛石外形規整，漿砌后密實，容易達到防水效果，也可采用現代新型材料，如SBS改性瀝青防水卷材等。

(2)鋼筋混凝土池壁水池鋼筋混凝土池壁水池的特點是自重輕，防滲漏性能好，同時還可以防止各類因素所產生的變形而導致池底、池壁的裂縫。池底、池壁可以按構造要求配?8 - 12鋼筋，間距20-30cm。水池深度為600 - lOOOmm的鋼筋混凝土水池的構造厚度配筋及防水處理可參考圖2-9和圖2 10。

(3)水池剖面圖的設計水池的剖面圖，反映水池的結構和要求。剖面圖從池壁頂部到池底基礎標明各部分的材料、厚度及施工要求。剖面圖要有足夠的代表性。為了反映整個水池各部分的結構，可以用各種類型的剖面圖。如比較簡單的長方形水池，可以用一個剖切面，標明各部分的結構和材料。對于組合式水池，就要用兩個或兩個以上平行平面或相交平面剖切，才能夠完全表達。如果一個剖面圖不足以反映時，可增加剖面圖的個數。

4．水池的管線安裝設計

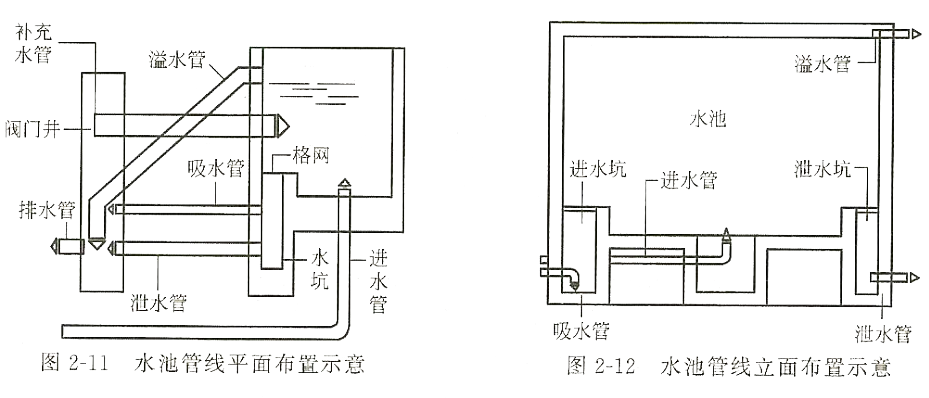

水池管線的布置設計，可以結合水池的平面圖進行，標出給水管、排水管的位置。上水閘門井平面圖要標明給水管的位置及安裝方式。如果是循環用水，還要標明水泵及電機的位置。上水閘門井剖面圖，不僅應標出井的基礎及井壁的結構材料，而且應標明水泵電機的位置及進水管的高程。下水閘門井平面圖應反映泄水管、溢水管的平面位置；下水閘井剖面圖應反映泄水管、溢水管的高程及井底部、壁、蓋的結構和材料。圖2-11和圖2-12分別為水池管線平面、立面布置示意。

三、水池施工

1．剛性材料水池

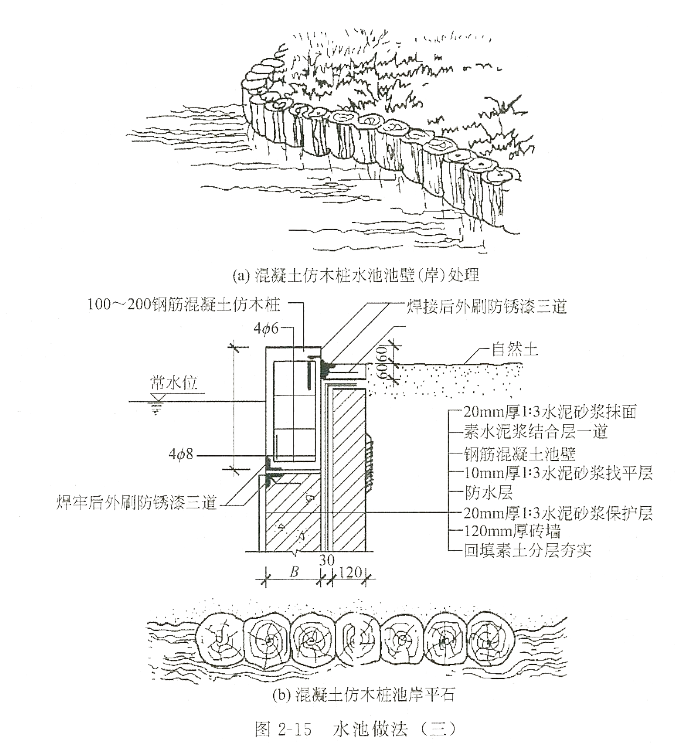

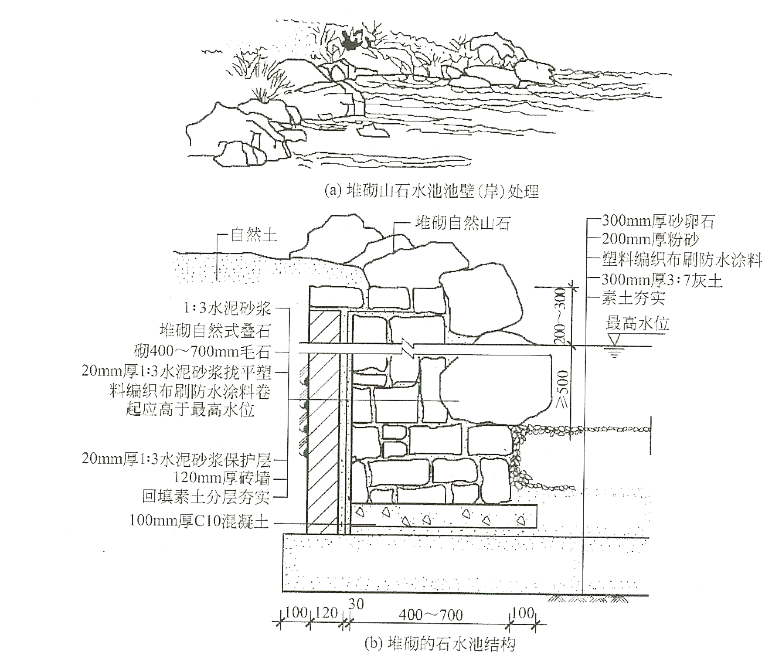

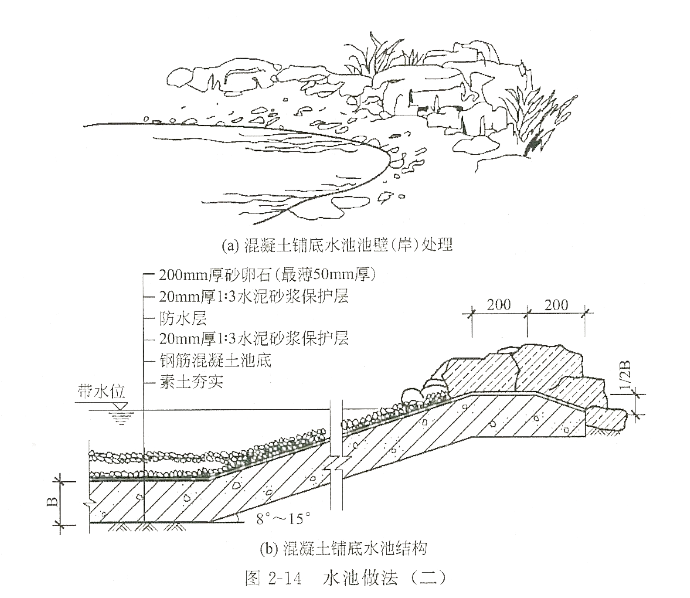

剛性材料水池做法如圖2-13-圖2-15所示，其一般施工工藝如下。

(1)施工放樣根據設計圖紙定點放線。放線時，水池的外輪廓應包括池壁厚度。為便于施工，池外沿各邊加寬50cm，用石灰或黃砂放出起挖線，每隔5-lOm打一小木樁，并標記清楚。方形（含長方形）水池，直角處要校正，并最少打3個樁。圓形水池，應先定出水池的中心點，再用線繩以該點為圓心，水池寬的一半為半徑畫圓，石灰標明，即可放出圓形輪廓。

(2)開挖基坑一般可采用人工開挖，如水面較大也可采用機挖。為確保池底基土不受擾動破壞，機挖必須保留200mm厚度，由人工修整。需設置水生植物種植槽的，在放樣時應明確，以防超挖而造成浪費。種植槽深度應視設計種植的水生植物特性而定。

(3)池底施工

①依據不同情況分別加以處理。如果基土稍濕而松軟時，可在其上鋪厚為lOcm的碎石層，并加以夯實，然后澆筑混凝土墊層。

②澆完混凝土墊層隔l-2d（應視施工時的溫度而定），在墊層面測量確定底板中心，然后根據設計尺寸進行放線，定出柱基以及底板的邊線，畫出鋼筋布線，依線綁扎鋼筋，接著安裝柱基和底板外圍的模板。

③在綁扎鋼筋時，應詳細檢查鋼筋的直徑、間距、位置、搭接長度、上下層鋼筋的間距、保護層及埋件的位置和數量，看其是否符合設計要求。上下層鋼筋均應用鐵撐加以固定，使之在澆搗過程中不發生變化。如果鋼筋過水后生銹，應進行除銹處理。

④底板應一次連續澆完，不留施工縫。施工間歇時問不得超過混凝土的初凝時間。如果混凝土在運輸過程中產生初凝或離析現象，應在現場進行二次攪拌后才能人模澆搗。底板厚度在20cm以內，可采用平板振動器，20cm以上則采用插入式振動器。

⑤池壁為現澆混凝土?xí)r，底板與池壁連接處的施工縫可留在基礎上20cm處。施工縫可留成臺階形、凹槽形，加金屬止水片或遇水膨脹橡膠止水帶。

(4)池壁施工

①混凝土磚砌池壁?；炷链u砌造池壁可簡化混凝土施工的程序，但混凝土磚一般只適用于古典風格或設計規整的池塘?；炷链ulOcm厚，結實耐用，常用于池塘建造。也有大規格的空心磚，但使用空心磚時，中心必須用混凝土漿填塞。有時也用雙層空心磚墻中間填混凝土的方法來增加池壁的強度。用混凝土磚砌池壁的一個好處是，池壁可以在池底澆筑完工后的第二天再砌。一定要趁池底混凝土未干時將邊緣處拉毛，池底與池壁相交處的鋼筋要向上彎伸人池壁，以加強結合部的強度．鋼筋伸到混凝土砌塊池壁后或池壁中間。由于混凝土磚是預制的，因此，池壁四周必須保持絕對的水平。砌混凝土磚時要特別注意保持砂漿厚度均勻。

②混凝土澆筑池壁。做混凝土池壁時，特別是矩形鋼筋混凝土池壁，應先做模板以固定之，池壁l5-25cm厚，水泥成分與池底相同。目前有無撐和有撐支模兩種方法，有撐支模為常用的方法。當矩形池壁較厚時，內外?？稍阡摻罱壴戤吅笠淮瘟⒑谩矒v混凝土?xí)r操作人員可進入模內振搗，并應用串筒將混凝土灌人，分層澆搗。矩形池壁拆模后，應將外露的止水螺栓頭割去。

(5)水池粉刷為保證水池防水可靠，在作裝飾前，首先應做好蓄水試驗，在灌滿水24h后未有明顯水位下降后，即可對池底、壁結構層采用防水砂漿粉刷，粉刷前要將池水放于清洗，不得有積水、污漬，粉刷層應密實牢固，不得出現空鼓現象。

2、柔性材料水池

柔性材料水池的結構，如圖2-16-圖2-18所示，其一般施工工藝如下。

(l)放樣、開挖基坑要求與剛性水池相同。

(2)池底基層施工在地基土條件極差（如淤泥層很深，難以全部清除）的條件下，才有必要考慮采用剛性水池基層的做法。不做剛性基層時，可將原土夯實整平，然后在原土上回填300-500mm的黏性黃土壓實，即可在其上鋪設柔性防水材料。

(4)柔性水池完成后，為保護卷材不受沖刷破壞，一般需在面上鋪壓卵石或粗砂作保護。

3．水池的給排水系統

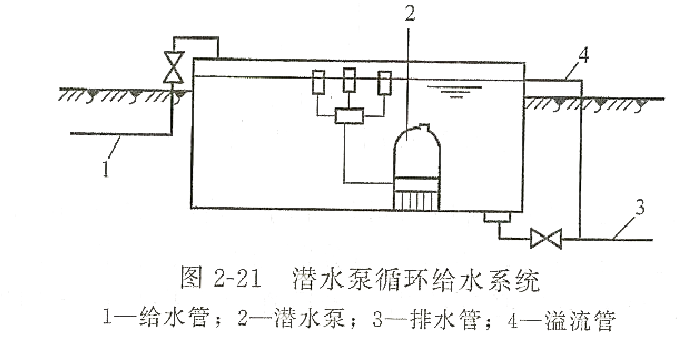

(l)給水系統水池的繪排水系統主要有直流給水系統、陸上水泵循環給水系統、潛水泵循環給水系統和盤式水景循環給水系統四種形式。

①直流給水系統。直流給水系統將噴頭直接與給水管網連接，噴頭噴射一次后即將水排至下水道。這種系統構造簡單、維護簡單且造價低，但耗水量較大。直流給水系統常與假山、盆景配合，作小型噴泉、瀑布、孔流等，適合在小型庭園、大廳內設置。如圖2 19所示。



②陸上水泵循環給水系統。陸上水泵循環給水系統設有貯水池、循環水泵房和循環管道，噴頭噴射后的水多次循環使用，具有耗水量少、運行費用低的優點。但系統較復雜，占地較多，管材用量較大，投資費用高，維護管理麻煩。此種系統適合各種規模和形式的水景，一般用于較開闊的場所，如圖2-20所示。

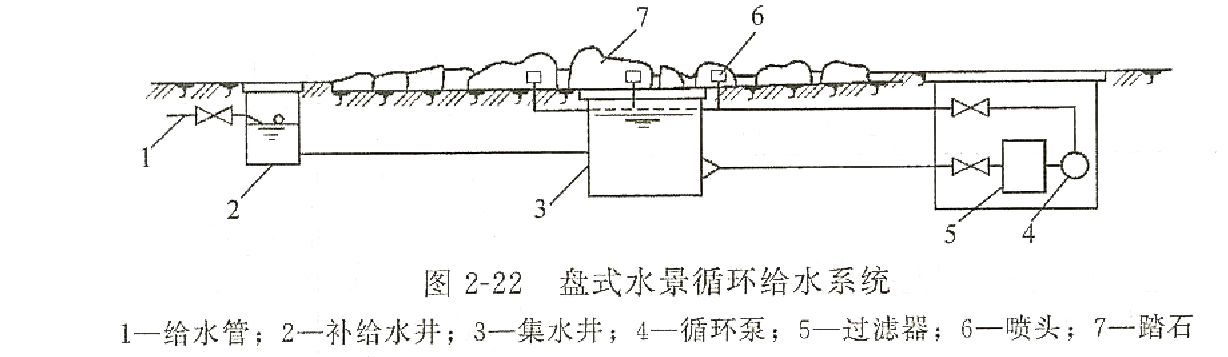

④盤式水景循環給水系統。盤式水景循環給水系統設有集水盤、集水井和水泵房。盤內鋪砌踏石構成甬路。噴頭設在石隙間，適當隱蔽。人們可在噴泉間穿行，滿足人們的親水感、增添歡樂氣氛。該系統不設貯水池，給水均循環利用，耗水量少，運行費用低，但存在循環水易被污染、維護管理較麻煩的缺點。如圖2 22所示。

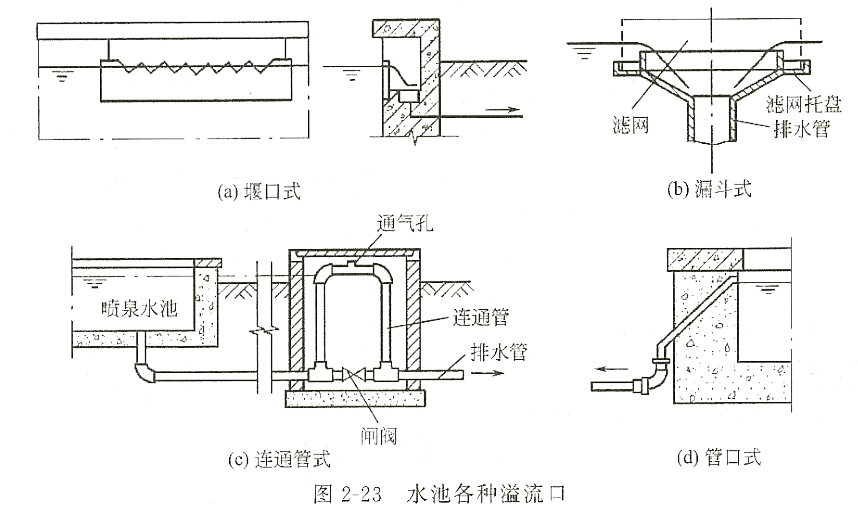

為便于清洗、檢修和防止水池停用時水質腐敗或池水結冰，影響水池結構，池底應有0. 01的坡度，坡向泄水口。若采用重力泄水有困難時，在設置循環水泵的系統中，也可利用循環水泵泄水，并在水泵吸水口上設置格柵，以防水泵裝置和吸水管堵塞，一般柵條間隙不大于管道直徑的1/4。

4．水池防滲水池防滲一般包括池底防滲和岸墻防滲兩部分。池底由于不外露，又低于水平面，一般采用鋪防水材料上覆土或混凝土的方法進行防滲，而池岸處于立面，又有一部分露出水面，要兼顧美觀，因此岸墻防滲較之池底防滲要復雜些。水池常用的防滲方法如下。

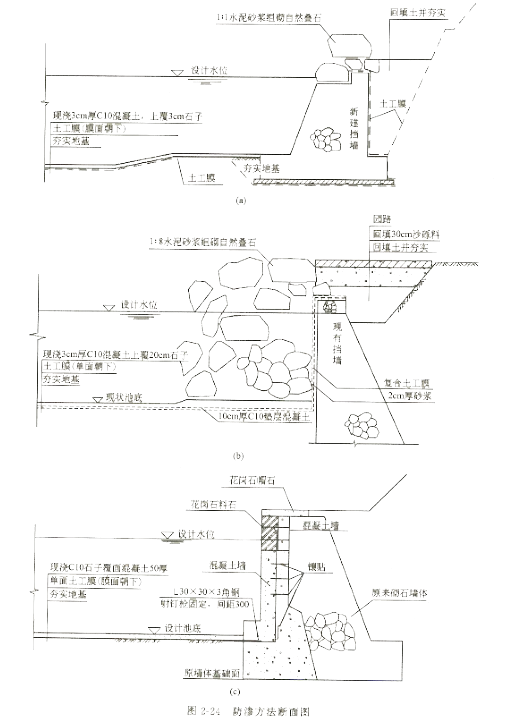

①新建重力式漿砌石墻，土工膜繞至墻背后的防滲方法。這種方法的施工要點是將復合土工膜鋪人漿砌石墻基槽內并預留好繞至墻背后的部分，然后在其上澆筑墊層混凝土，砌筑漿砌石墻。若土工膜在基槽內的部分有接頭，應做好焊接，并檢驗合格后方可在其上澆筑墊層混泥土。為保護繞至背后的土工膜，應將漿砌石墻背后抹一層砂漿，形成光滑面與土工膜接觸，土工膜背后回填土。土工膜應留有余量，不可太緊。斷面圖如圖2-24（a）所示。



這種防滲方法只要適用于新建的暗墻。它將整個暗墻用防滲膜保護，伸縮縫位置不需要經過特殊處理，若土工膜焊接質量好，土工膜在施工過程中得到良好的保護，這種岸墻防滲方法效果相當不錯。

②在原漿砌石擋墻內側再砌漿砌石墻，土工膜繞至新墻與舊墻之間的防滲方法，適用于舊岸墻防滲加固。這種方法中，新建漿砌石墻背后土工膜與舊漿砌石墻接觸，土工膜在新舊漿砌石墻之間，與前述方法相比，土工膜的施工措施更為嚴格。施工時應著重采取措施保護土工膜，以免被新舊漿砌石墻破壞?！喝諠{砌石墻應清理干凈，上面抹一層砂漿形成光面，然后貼上土工膜。新墻應逐層砌筑，每砌一層應及時將新墻與土工膜之間的縫隙填上砂漿，以免石塊扎破土工膜。其斷面圖如圖2-24(b)所示。

此方法在池岸防滲加固中造價要低于混凝土防滲墻，但由于漿砌石墻寬度較混凝土墻大，因此會侵占池面面積。

③做混凝土防滲墻上砌料石的防滲方法，適用于原有漿砌石岸墻的舊池區改造。這種方法將原漿砌石岸墻勾縫剔掉，清理，在其內側澆筑30cm厚抗凍抗?jié)B強度等級的混凝土，在水面以上外露部分砌花崗巖料石，以保證美觀。這種岸墻防滲方法最薄弱的部位是伸縮縫處。在伸縮縫處應設止水帶，止水帶上部應高于設計常水位，下部與池底防滲材料固定連接，以保證無滲漏通道。其斷面圖如圖2-24(c)所示。

此法主要用于舊池區的防滲加固，較之漿砌石墻后澆土工膜的方法，可以減少占用的池區面積，保證防滲加固后池區的蓄水能力和水面面積不會大量減少。這種方法的防滲材料其實就是混凝土，其質量的好壞直接影響著該方法的防滲效果。因此．在施工中一定要采取多種措施來保證混凝土的質量。另外，料石也有一部分處于設計水位以下，其質量不但影響著美觀，在一定程度上也影響著防滲效果。因此，保證料石的砌筑質量也是保證岸墻防滲效果的一個重要方面。

5．水池試水

試水工作應在水池全部施工完成后才能進行。其目的是檢驗結構安全度，檢查施工質量。

試水時應先封閉管道孔。由池頂放水人池，一般分幾次進水，根據具體情況，控制每次進水高度。從四周上下進行外觀檢查，做好記錄，如果沒有特殊。清況，可繼續灌水到儲水設計標高。同時要做好沉降觀察。

灌水到設計標高后，靜置ld，進行外觀檢查，并做好水面高度標記，連續觀察7d，外表面無滲漏及水位無明顯降落方為合格。

6．室外水池防凍處理

水池防凍的處理，若為小型水池，一般是將池水排空，這樣池壁受力狀態是：池壁頂部為自由端，池壁底部鉸接（如磚墻池壁）或固接（如鋼筋混凝土池壁）?？账乇谕鈧?cè)受土層凍脹影響，池壁承受較大的凍脹推力，嚴重時會造成水池池壁產生水平裂縫或斷裂。

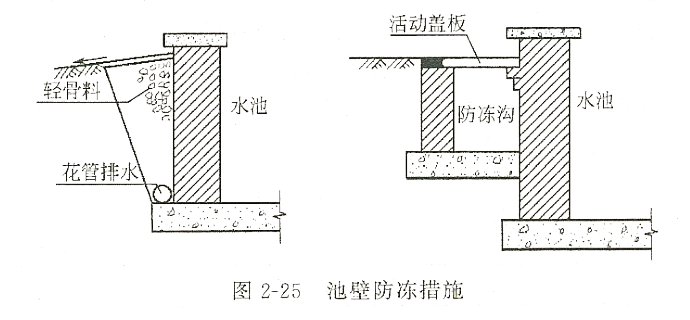

冬季池壁防凍，可在池壁外側采用排水性能較好的輕骨料，如礦渣、焦渣或砂石等，并應解決地面排水，使池壁外回填土不發生凍脹情況，如圖2 25所示，池底花管可解決池壁外積水（沿縱向?qū)⒎e水排除）。

在冬季，大型水池為了防止凍脹推裂池壁，可采取冬季池水不撤空，池中水面與池外地坪相持平，使池水對池壁壓力與凍脹推力相抵消。因此，為了防止池面結冰脹裂池壁，在寒冬季節，應將池邊冰層破開，使池子四周為不結冰的水面。在我國北方冰凍期較長，對于室外園林地下水池的防凍處理，就顯得尤為重要。
